婷婷综合缴情亚洲狠狠,少妇人妻综合久久中文字幕 ,亚洲中文字幕无码永久在线,国产精品久久久久无码AV1,亚洲日韩一区二区一无码,办公室揉弄高潮嗯啊免费视频欧美,欧美人体一区二区视频,午夜性色一区二区三区不卡视频,免费国产黄网站在线观看,少妇人妻人伦A片,国产日韩AV无码免费一区二区,最近中文字幕MV在线MV,国产午夜鲁丝片AV无码免费,国产精品兄妹在线观看麻豆,2020国产精品永久在线,日韩乱码人妻无码中文字幕,蜜桃视频成人a片免费观看

? ?機(jī)制砂抹灰砂漿現(xiàn)場施工岀現(xiàn)的問題主要硏究了羥丙基甲基纖維素、引氣劑膨潤土和減水劑及其復(fù)摻對機(jī)制砂抹灰砂漿性能的影響規(guī)律，結(jié)果表眀羥丙基甲基纖維素槮量増加砂漿保水率眀顯增加8d抗壓強(qiáng)度下降但過量増加羥丙基甲基纖維素會降低施工性能増加引氣劑施工性能好28d抗壓強(qiáng)度急劇降低増加膨潤土和減水劑砂漿抗下垂性好有利于施工但砂漿稠化快結(jié)論是幾種外加劑合理復(fù)摻的機(jī)制砂抹灰砂漿具有良好的保水率和28d抗壓強(qiáng)度而且具有良好的施工性能。

? ?隨著各地推行預(yù)拌砂漿政策的落實(shí)掀起了一股砂漿預(yù)拌化的熱潮。由于天然河砂正在枯竭以及天然河砂干燥消耗大量能源的現(xiàn)實(shí)機(jī)制砂的生產(chǎn)及在預(yù)拌砂漿中的應(yīng)用已成主流預(yù)拌砂漿廠。機(jī)制砂是由石灰石經(jīng)機(jī)械破碎篩分而成其顆粒尖銳粗糙且?guī)в欣饨峭瑫r機(jī)制砂在生產(chǎn)過程產(chǎn)生石粉。將部分石灰石粉摻入砂漿中在滿足砂漿的性能要求的同時即降低了砂漿原材料成本又避免了二次污染。在機(jī)制砂抹灰砂漿中摻入適量保水材料(羥丙基甲基纖維素)產(chǎn)品各性能均滿足國家標(biāo)準(zhǔn)GBT25181-2010《預(yù)拌砂漿》對干混普通抹灰砂漿的性能指標(biāo)要求但在現(xiàn)場施工會反應(yīng)出各種問題羥丙基甲基纖維素?fù)搅刻偕皾{上墻容易下垂羥丙基甲基纖維素?fù)搅刻嗌皾{太黏大面積施工工人勞動強(qiáng)度大等。本文就針對機(jī)制砂抹灰砂漿在施工中出現(xiàn)的問題對機(jī)制砂抹灰砂漿中外加劑種類、摻量、作用及機(jī)理進(jìn)行了研究。

試驗(yàn)原材料：

水泥：強(qiáng)度等級為P·O 42.5 級水泥其他技術(shù)指標(biāo)均滿足GB 175通用硅酸鹽水泥》規(guī)定的指標(biāo)要求。

機(jī)制砂：取自鄭州市某干混砂漿企業(yè)主要礦物是碳酸鈣顆粒粒徑大于0.075mm機(jī)制砂的細(xì)度模數(shù)為2.8,符合級配2區(qū)。

石灰石粉：由石灰石袆崙機(jī)制砂過程形成的未再加工),主要礦物是碳酸鈣顆粒粒徑小于0.075mm小于45μm顆粒含量占總石粉量的65%

外加劑：羥丙基甲基纖維素醚(簡稱纖維素醚國產(chǎn))、引氣劑、減水劑、膨潤土均為市售產(chǎn)品。

水:城市自來水。

試驗(yàn)方法：

干混抹灰砂漿的稠度、保水性、體積密度和硬化后抗壓強(qiáng)度均按JJT702009《建筑砂漿基本性能試驗(yàn)方法標(biāo)準(zhǔn)》的規(guī)定進(jìn)行其中干混抹灰砂漿的稠度通過加水量控制為90-100mm。

保水劑(羥丙基甲基纖維素)的影響

從表1可以看出本試驗(yàn)的基準(zhǔn)砂漿的保水率為87.6%,不滿足國家標(biāo)準(zhǔn)GBT25l812010《預(yù)拌砂漿》對干混抹灰砂漿的保水率的要求(≥88%)所以要添加保水材料。目前在干混砂漿中使用的保水材料主要是羥丙基甲基纖維素醚(HPMC)和甲基羥丙基纖維素醚(MHPC)本試驗(yàn)使用的纖維素醚是甲基羥丙基纖維素醚(MHPC)(阜盈牌),黏度為5萬(廠家標(biāo)注)試驗(yàn)結(jié)果見表2。

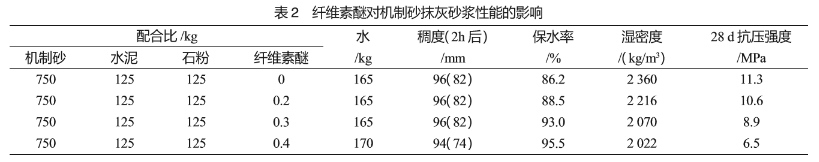

從表2可以看出隨羥丙基甲基纖維素?fù)搅康脑黾釉趽剿炕静蛔兊臈l件下砂漿稠度(包括靜置2h后)基本不變但保水率明顯提高濕密度下降28d抗壓強(qiáng)度明顯下降。

國家標(biāo)準(zhǔn)GBT25181—2010《預(yù)拌砂漿》對干混普通抹灰砂漿的主要性能指標(biāo)水率≥88%凝結(jié)時間3~9h,2h稠度損失率≤30%強(qiáng)度等級(M5M75、M0.0、M50等)。從表2還可以看出干混普通抹灰砂漿中摻入羥丙基甲基纖維素0.2kgt砂漿即可滿足保水率≥88%的要求其他指標(biāo)也均滿足要求。但是工程應(yīng)用中表明如果干混普通抹灰砂漿中摻入羥丙基甲基纖維素0.2kg砂漿抗下垂性能很差(即砂漿在上墻時容易下滑)如果干混普通抹灰砂漿中摻入纖維素醚大于等于0.3kgt砂漿的抗下垂性能增加但是砂漿黏度太大導(dǎo)致施工性能變差(即不容易抹開工人勞動強(qiáng)度大)。

導(dǎo)致上述結(jié)果的機(jī)理有三個方面:

(1)主要是由其分子結(jié)構(gòu)決定的羥丙基甲基纖維素同時具有親水基團(tuán)(羥基醚基)和憎水基團(tuán)(甲基、葡萄糖環(huán))是一種表面活性劑具有表面活性從而具有引氣效應(yīng)在砂漿中引入均勻細(xì)小氣泡一方面調(diào)節(jié)施工性能另一方面降低砂漿強(qiáng)度。

(2)羥丙基甲基纖維素內(nèi)部分子結(jié)構(gòu)對水有吸附性這些水在很長時間內(nèi)慢慢蒸發(fā)使砂漿保水性提高。

(3)羥丙基甲基纖維素溶于水后成為一種膠體在砂漿顆粒之間形成一層潤滑膜促使水泥和砂漿顆粒的均勻融合另外這種膜還具有潤滑效果提高砂漿的和易性從而防止離析并獲得均勻一致的可塑體但工程應(yīng)用表明羥丙基甲基纖維素?fù)搅窟^大導(dǎo)致砂漿黏聚力過大(機(jī)制砂砂漿中含石粉)又導(dǎo)致砂漿施工性能變差。

? ?對于機(jī)制砂抹灰砂漿在每噸干混砂漿中摻入02kg羥丙基甲基纖維素就能滿足砂漿的保水率要求但在現(xiàn)場施工會反應(yīng)出各種問題砂漿太黏黏抹刀砂漿上墻容易下垂大面積施工砂漿容易干(夏天)等本試驗(yàn)的硏究結(jié)果表明在機(jī)制砂抹灰砂漿中要摻入復(fù)合外加才能具有較好的施工性能本硏究確定機(jī)制砂抹灰砂漿中的復(fù)合外加劑由每噸干混砂漿中外摻571kg復(fù)合外加劑該復(fù)合外加岫5kg土、025kg羥丙基甲基纖維素、006kg引氣劑04kg脂族減水劑組成。
